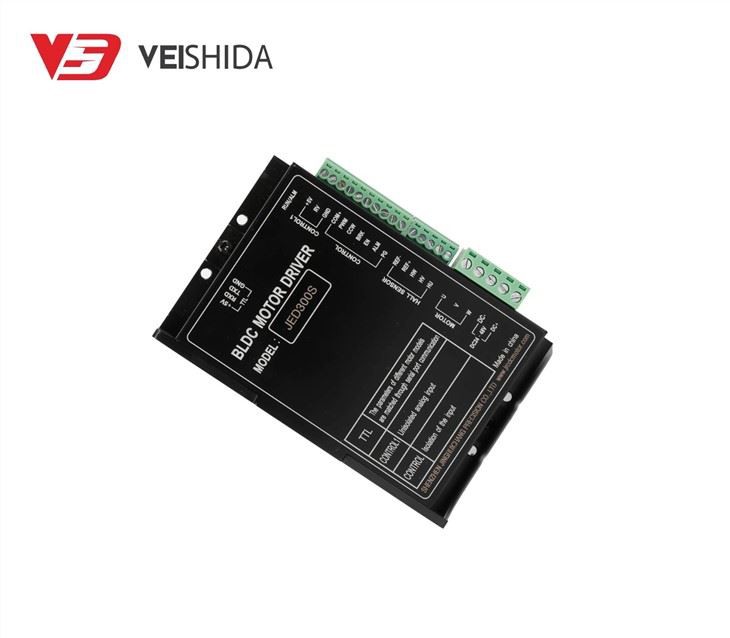

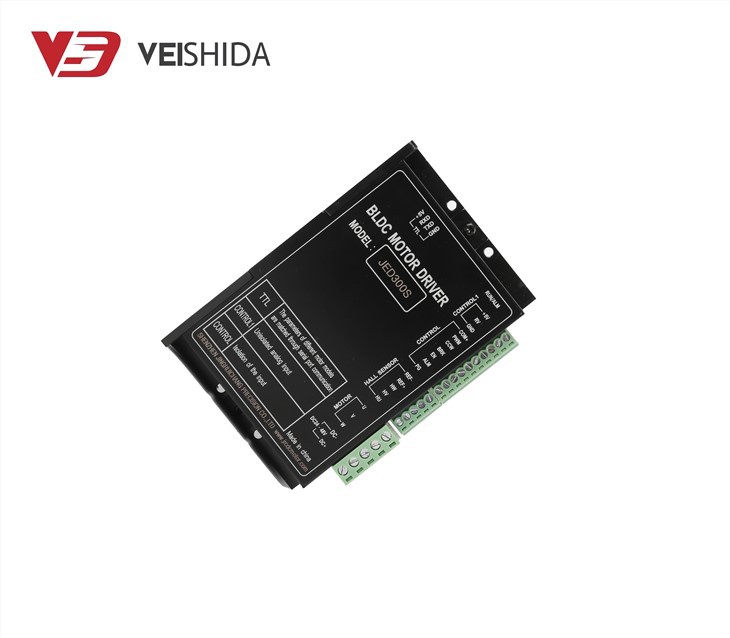

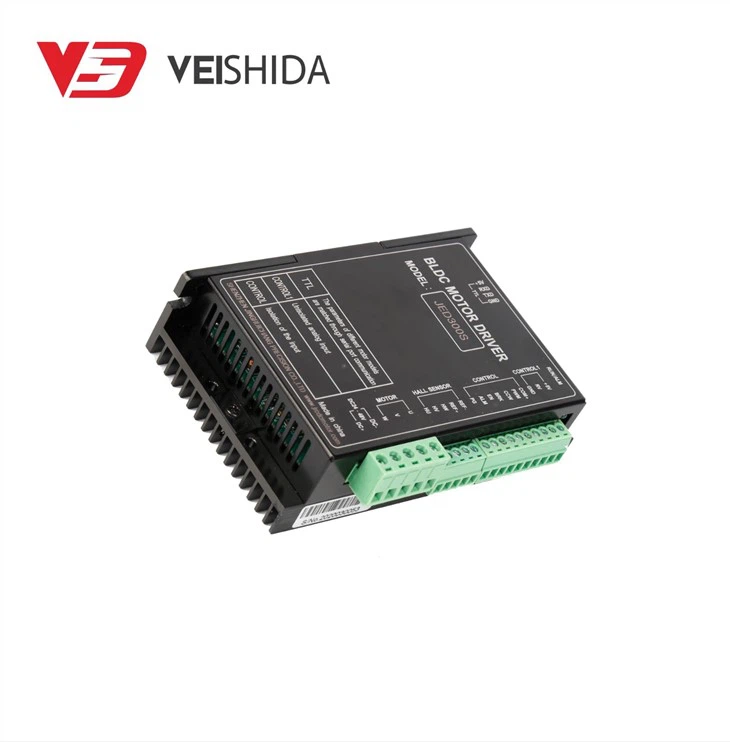

Harjaton DC-moottorin ohjain

Harjaton tasavirtamoottoriohjain käyttää moottoripiirin virrantunnistustekniikkaa, harjaisen tasavirtamoottorin nopeuden itsetunnistustekniikkaa, regeneratiivisen virran vakiovirtajarrutus (tai jarrutus) tekniikkaa ja tehokasta PID-säätötekniikkaa ohjaamaan moottorin käynnistystä, jarrutusta (jarrutusta), kommutointiprosessia ja estosuojausta . Moottorin vasteaika on lyhyt ja rekyylivoima pieni; lähtövirtaa valvotaan reaaliajassa ylivirran estämiseksi ja moottorin ja taajuusmuuttajan tehokkaan suojaamiseksi. Ja moottorin nimellisvirta voidaan konfiguroida dip-kytkimellä tai sarjaportilla, mikä voi tehdä moottorin käynnistys-, jarrutus- ja estovirran rajoitetuksi moottorin nimellisvirta-alueelle, tehokkaaksi ja turvalliseksi.

Yrityksen kohokohdat

Yleiskatsaus

Tuotteen Kuvaus

Vahvat tutkimus- ja kehityskyvyt; pystyy valmistamaan nopeasti erilaisia ​​uusia moottoreita. Ota meihin yhteyttä, jos kuluttajalla on ainutlaatuisia pyyntöjä. Online-kyselysi saavat meiltä vastauksen 24 tunnin kuluessa. Asiakkaan tarpeet voidaan tyydyttää millä tahansa tekniikan alalla.

tuotteen yksityiskohdat

Harjattoman tasavirtamoottoriohjaimen toiminnalliset ominaisuudet

◆ Jännitealue 9-36V, suuri kuormavirta 10A, nimellisvirta 8A.

◆ Yksi/kaksoispotentiometri, 0~10 V analoginen signaali 5 V tai 24 V logiikkatasolla, kytkin, -5V~ plus 5 V differentiaalinen analoginen signaali tai RS485 useita tulosignaaleja.

◆ PWM-nopeuden säätö (jännitteen säätö), vääntömomentin säätö (vakiovirta), itsetestaus/ulkoinen nopeusgeneraattori suljetun silmukan nopeuden säätö (tasainen nopeus) useita nopeudensäätötiloja.

◆ moottorin virran PID-säätö, suuri kuormitus-/jarruvirta konfiguroitavissa, lyhyt moottorin käynnistys-/jarru-/kommutointiaika ja pieni iskuvoima.

◆ Eteen/taakse kaksisuuntainen nopeuden säätö, esiasetettu eteen/taakse nopeus ja tallennus, käynnistys/pysäytys ja suunnan ohjaus kytkimellä/painikkeella.

◆ Kaksi rajakytkintä voidaan kytkeä ulkoisesti jakaa eteen- ja taaksepäin pyörimisrajat.

◆ Moottorin ylikuormitus ja estovirtaraja, jotta estetään ylivirtavauriot moottorissa, tuetaan lukitusrajapysäytystä.

◆ Tukee usean paikan viestintää, kätevä useiden ohjainten (kuten mikro-ohjain, PC tai PLC) ohjaukseen, tukee tietoliikenteen keskeytyssuojausta.

◆ 18kHz PWM-taajuus, ei PWM-ääntä moottorin nopeuden säädöstä.

◆ Erittäin pieni PWM-kuollut kaista, vain {{0}}.5us, PWM:n tehollinen alue 0,1 % ~99,9 % .

◆ Kaikki liitännät ESD-suojaus, voidaan mukautua monimutkaiseen kenttäympäristöön.

◆ Käytä paksunnettua alumiiniseosta suurta jäähdytyselementtikoteloa, hyvä lämmönpoistovaikutus.

Yrityksen vahvuus

Vshida Micro Motor Company valmistaa 200000 moottoria päivittäin käyttämällä yli 40 tuotantolinjaa, yli 500 tuotantohenkilöstöä ja korkeatasoista automaatiota. Lisäksi meillä on osaava yritystiimi, joka asettaa asiakkaan tarpeet etusijalle, asettaa laadun etusijalle kaikessa tekemisessä ja luottaa vahvasti teknologiaan tarjotakseen kuluttajille joustavia, asiantuntevia palveluita, jotka on huomioitu tarkasti heidän tarpeidensa mukaan, jotta kaikki hyötyvät. tuloksia.

Tuotetodistus

Jotkut yhteistyökumppaneistamme

Riippumattoman T&K-tiimimme, kypsän prosessisuunnittelun sekä 15 vuoden moottorialan tuotekehitys- ja tuotantokokemuksemme ansiosta työskentely kanssamme tarkoittaa, että valitset yhteistyön harkitun ja laadukkaan valmistajan kanssa.

Sovellus

Kuljetuspakkaus

Ota meihin yhteyttä, jos tarvitset muita erityisiä pakkaustarpeita.

Toimituskapasiteetti: Yli 200 000 tasavirtamoottoria päivässä

Vaahtomuovilaatikon sisämitat ovat 350x265x280mm.

Ulkolaatikon mitat: 365*275*320mm.

350 kappaletta; 16,7 kiloa

Maksu & Toimitus

Harjattoman tasavirtamoottorin ohjaimen esittely

Suuritehoisissa moottoreissa (yleensä tyhjävirta 0,5 A tai enemmän) tämä taajuusmuuttaja voi mitata suoraan moottorin kommutaattorin kommutointitaajuuden ilman nopeudenmittauslaitetta. Kommutointitaajuus jaetaan moottorin kierrosten lukumäärällä ja kerrottuna 60:llä on moottorin nopeus (moottorin nopeus=60 * kommutointitaajuus / kuinka monta kertaa moottori pyörii yhden kierroksen verran), joka voi toteuttaa estopäätös ja nopeudenvakautustoiminto (eli kuorman muutos aiheuttaa nopeuden muutoksen, kuljettaja säätää nopeuden automaattisesti edelliseen nopeuteen).

Moottorin kuorma on liian suuri tai tukkeutunut pyörimistaajuusmuuttaja vakauttaa virran ulostulon, lähtövirran arvon esiasetetulle nimellisvirralle; niin kauan kuin valinta täsmää ja parametrit asetetaan oikein, voidaan tehokkaasti suojata moottoria ja käyttölaitetta, pitkään estetty pyöriminen 10A ei ole ongelmaa!

Moottorin käynnistys- ja jarrutusprosessi ovat sujuvat, käynnistysprosessin aika on yleensä lyhyempi kuin jarrutusaika, moottorin eteen- ja taaksepäinkytkentäaika on hieman pidempi kuin jarrutusaika, lähellä 0.1S.

◆ Tukee taajuusmuuttajan sisäistä lämpötilan valvontaa, voidaan konfiguroida ylikuumenemissuojan lämpötilaan.

◆ Tukee taajuusmuuttajan virtalähteen jännitteen sisäistä valvontaa, konfiguroitava yli-/alijännitteen sammutusvalvontaarvo.

◆ Tukee monivirtalähtöä ja suurta vääntömomenttilähtöä käynnistyksen ja suuren kuormituksen yhteydessä.

Jos sinulla on muita moottorivaatimuksia, ota meihin yhteyttä ja vastaa kyselyyn verkossa 24 tuntia vuorokaudessa.
