mikroharjaton tasavirtamoottori

Mikroharjattomalla tasavirtamoottorilla on tärkeä asema nykyaikaisissa teollisissa ja älykkäissä laitteissa sen korkean hyötysuhteen, kompaktin ja alhaisen melutason ansiosta. VSD:n korkealaatuinen mikroharjaton tasavirtamoottori tarjoaa erinomaisen suorituskyvyn sisäänrakennetun taajuusmuuttajan ja edistyneen PWM-portaattoman nopeudensäätötekniikan ansiosta, joka varmistaa tasaisen nopeuden ja joka ei vaikuta jännitteen vaihteluihin ja sopii sovelluksiin, jotka vaativat tarkkaa ohjausta. Tuodut kaksoiskuulalaakerit pidentävät huomattavasti moottorin käyttöikää ja pitävät alhaisen lämpötilan ja erittäin alhaisen melutason alle 30 desibelin jopa pitkän käytön aikana, mikä lisää vakautta ja käyttökokemusta.



VSD:n mikroharjatonta tasavirtamoottoria käytetään laajalti robotiikassa, ilmanpuhdistimissa, mikropumpuissa ja älykkäissä kodin laitteissa, jotta voidaan vastata erityyppisten laitteiden tehokkaaseen ja kompaktiin suunnitteluun. Sen ulkonäkö, koko, lähtöakseli, nopeus, jännite ja muut keskeiset parametrit voidaan räätälöidä joustavasti asiakkaan tarpeiden mukaan, mikä auttaa sinua saavuttamaan parhaan ratkaisun useisiin eri sovelluksiin.



VSD:n vakiokuumat tuotteet mikroharjattomasta tasavirtamoottorista:



Tuote 1:

Mallinumero:	VBL-4321
Tyypilliset sovellukset:	mikrovesipumput, uima-altaat, autot
Pääasiallinen hot spot:	Suuri vääntömomentti, alhainen melu, ulkopuolinen rakenne, suora käyttö
Mukautetut tuotteet:	Qutput-akseli, lyijyjohto, liitin, asennusreikä, nopeus, jännite



Moottorin parametrit:

JÄNNITE		EI KUORMITTA		MAKSIMITEHOKKUUDELLA				ALOITUS
Sovellettava alue	Nimellisarvo V	Nopeus r/min	Nykyinen A	Nopeus r/min	Nykyinen A	Vääntömomentti mN.m	Tehoa W	Vääntömomentti mN.m	Nykyinen A
8~16	12	3687	0.198	3120	1.091	28.35	9.266	184.53	6.007
18~26	24	6197	0.164	5399	1.135	37.26	21.068	295.26	7.856

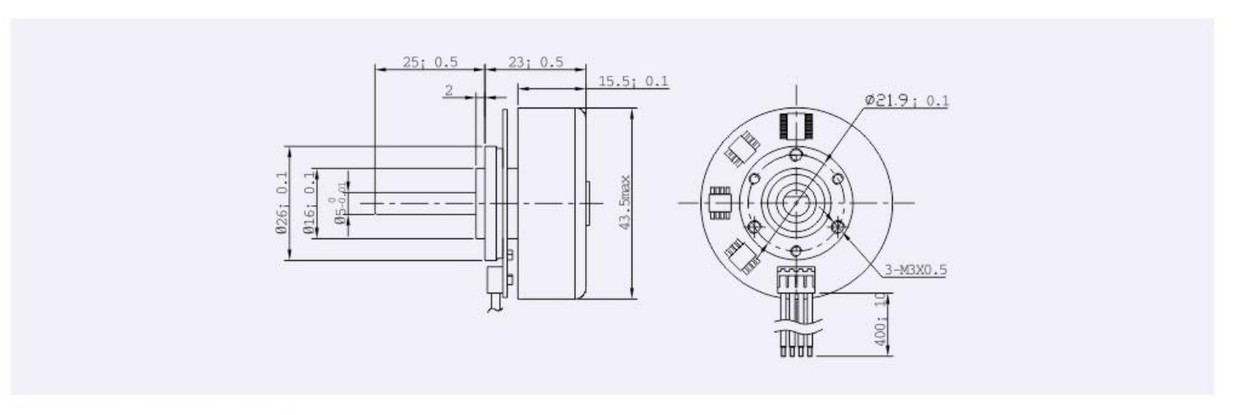

Harjattoman moottorin rakenne:



Moottorin suorituskyky:



Tuote 2:

Mallinumero:	VBL-4243
Tyypilliset sovellukset:	Energiavesi- ja ilmanpuhdistimet, autot, puolijohteet
Pääasiallinen hot spot:	Kompakti rakenne, suuri nopeus
Mukautetut tuotteet:	Qutput-akseli, lyijyjohto, liitin, asennusreikä, nopeus, jännite



Moottorin parametrit:

JÄNNITE		EI KUORMITTA		MAKSIMITEHOKKUUDELLA				ALOITUS
Sovellettava alue	Nimellisarvo V	Nopeus r/min	Nykyinen A	Nopeus r/min	Nykyinen A	Vääntömomentti mN.m	Tehoa W	Vääntömomentti mN.m	Nykyinen A
8~16	12	5919	0.274	4891	1.305	22.05	11.296	126.97	6.207
18~26	24	8176	0.187	6938	1.048	27.04	19.647	178.63	5.877



Harjattoman moottorin rakenne:



Moottorin suorituskyky:



Tuote 3:

Mallinumero:	VBL-2418
Tyypilliset sovellukset:	mikrovesipumput, sähkötyökalut, instrumentit, mittauslaitteet, droonit
Pääasiallinen hot spot:	suorakäyttö, kompakti rakenne, alhainen melu
Mukautetut tuotteet:	Qutput-akseli, lyijyjohto, liitin, asennusreikä, nopeus, jännite



Moottorin parametrit:

JÄNNITE		EI KUORMITTA		MAKSIMITEHOKKUUDELLA				ALOITUS
Sovellettava alue	Nimellisarvo V	Nopeus r/min	Nykyinen A	Nopeus r/min	Nykyinen A	Vääntömomentti mN.m	Tehoa W	Vääntömomentti mN.m	Nykyinen A
8~16	12	5347	0.085	3853	0.219	2.77	1.119	9.925	0.566
18~26	24	8721	0.102	6454	0.290	4.77	3.230	18.385	0.827



Harjattoman moottorin rakenne:



Moottorin suorituskyky:



Tuote 4:

Mallinumero:	VBL-3035SA
Tyypilliset sovellukset:	älykodit, kojetaulut, teollisuusautomaatio
Pääasiallinen hot spot:	Suuri vääntömomentti, suora käyttö, kompakti rakenne
Mukautetut tuotteet:	Qutput-akseli, lyijyjohto, liitin, asennusreikä, nopeus, jännite



Moottorin parametrit:

JÄNNITE		EI KUORMITTA		MAKSIMITEHOKKUUDELLA				ALOITUS
Sovellettava alue	Nimellisarvo V	Nopeus r/min	Nykyinen A	Nopeus r/min	Nykyinen A	Vääntömomentti mN.m	Tehoa W	Vääntömomentti mN.m	Nykyinen A
5~9	7.4	4191	0.125	3350	0.498	5.901	2.070	29.40	1.984
8~16	12	6646	0.155	5324	0.624	7.581	4.227	38.12	2.516

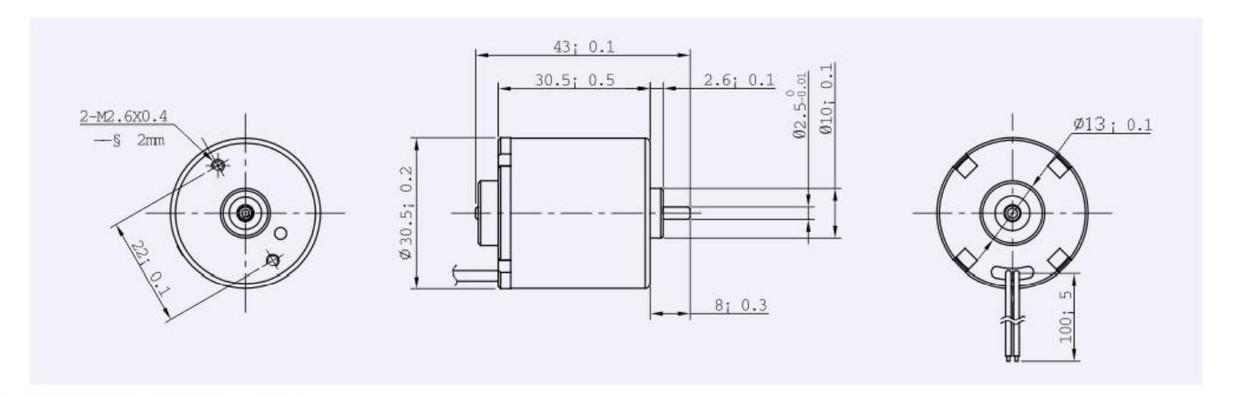

Harjattoman moottorin rakenne:



Moottorin suorituskyky:



Tuote 5:

Mallinumero:	VBL-5735
Tyypilliset sovellukset:	Mikropumput, auto, droonit
Pääasiallinen hot spot:	Enkooderilla, erittäin pitkä käyttöikä, suuri nopeus
Mukautetut tuotteet:	Qutput-akseli, lyijyjohto, liitin, asennusreikä, nopeus, jännite



Moottorin parametrit:

JÄNNITE		EI KUORMITTA		MAKSIMITEHOKKUUDELLA				ALOITUS
Sovellettava alue	Nimellisarvo V	Nopeus r/min	Nykyinen A	Nopeus r/min	Nykyinen A	Vääntömomentti mN.m	Tehoa W	Vääntömomentti mN.m	Nykyinen A
8~16	12	3203	0.38	2836	2.939	98.88	29.369	863.59	22.727
18~26	24	4055	0.24	3620	1.998	107.57	40.783	1003.09	16.633



Harjattoman moottorin rakenne:



Moottorin suorituskyky:



Tuote 6:

Mallinumero:	YGA37BL-3626
Tyypilliset sovellukset:	Sähköventtiili, kannettava ruuvimeisseli, ilmapumppu
Pääasiallinen hot spot:	Suuri nopeus, korkea kustannustehokkuus, suoraajo
Mukautetut tuotteet:	Qutput-akseli, lyijyjohto, liitin, asennusreikä, nopeus, jännite



Moottorin parametrit:

JÄNNITE		EI KUORMITTA		MAKSIMITEHOKKUUDELLA				ALOITUS
Sovellettava alue	Nimellisarvo V	Nopeus r/min	Nykyinen A	Nopeus r/min	Nykyinen A	Vääntömomentti mN.m	Tehoa W	Vääntömomentti mN.m	Nykyinen A
8~16	12	166	0.36	125	1.092	448.677	5.866	1809.4	3.311
18~26	24	325	0.36	286	1.544	725.953	21.715	3839.525	6.622



Harjattoman moottorin rakenne:

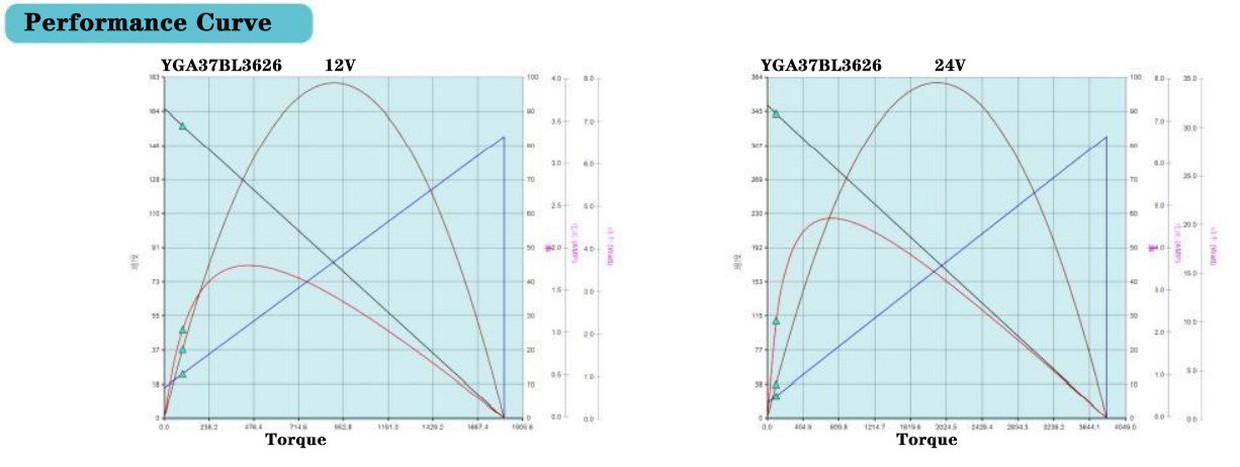

Moottorin suorituskyky:



Miksi valita VSD:n mikroharjaton tasavirtamoottori?



VSD on sitoutunut kehittämään ja tuottamaan korkealaatuisia harjattomia moottorituotteita, jotka tarjoavat erinomaisen suorituskyvyn ja luotettavuuden. Mikroharjaton tasavirtamoottorimme yhdistää perinteisten harjattomien moottoreiden korkean hyötysuhteen ja vähän huoltoa vaativat edut kompaktiin muotoiluun ja suureen tehoon, mikä tekee siitä ihanteellisen monenlaisiin sovelluksiin. Olipa kyseessä lääkinnälliset laitteet, kodinkoneet tai teollisuusautomaatio, VSD tarjoaa jatkuvan, vakaan käyttöratkaisun.



Mikroharjattoman tasavirtamoottorin ominaisuudet (esimerkki: malli VBL-G4321)



Kompakti muotoilu takaa erinomaisen suorituskyvyn

VSD:n mikroharjattomassa tasavirtamoottorissa on sisäänrakennettu taajuusmuuttaja, joka hyödyntää PWM-taajuuden portaatonta nopeudensäätötekniikkaa varmistaakseen moottorin tasaisen nopeuden, eivätkä jännitteenvaihtelut vaikuta siihen. 24 V:lla suurin tyhjäkäyntinopeus voi olla 6197 r/min, mikä toteuttaa täydellisen yhdistelmän suurta nopeutta ja kompaktia rakennetta.



Korkea hyötysuhde ja energiansäästö, ei lämpöä pitkään ajoon

VSD-mikroharjattoman tasavirtamoottorin hyötysuhde on jopa 85 %, eikä se ylikuumene edes pitkäaikaisessa käytössä, mikä varmistaa tuotteen kestävyyden ja turvallisuuden. 12V tehonsyöttötestissä moottoria käytettiin vain 30 dB:n melulla ja sen lähes huomaamaton hiljaisuus teki siitä erinomaisen useissa korkeaa hiljaisuutta vaativissa laitteissa.



Tehokas käynnistyssuorituskyky

Sovelluksissa, jotka vaativat suurta käynnistysmomenttia, VBL-G4321 tarjoaa käynnistysmomentin jopa 184,53 mN.m ja käynnistysvirran 7,856 A, mikä tekee siitä helppoa käsitellä erilaisia ​​kuormituksen muutoksia, erityisesti laitteissa, kuten mikropumpuissa. , vedenpuhdistimet ja ilmanpuhdistimet.



Monisuuntainen pyöritys ja räätälöity muotoilu

VSD-mikroharjaton tasavirtamoottori tukee sekä eteen- että taaksepäin pyörimistä erilaisissa mekaanisissa rakenteissa ja sovelluksissa. Ulkonäkö, koko, ulostuloakseli, pyörimisnopeus ja jänniteparametrit voidaan joustavasti räätälöidä asiakkaan vaatimusten mukaan, jotta varmistetaan, että tuote vastaa täydellisesti erityisiä projektin vaatimuksia.



Laadukas rakenne, pidempi käyttöikä

Tuotuja kaksoiskuulalaakereita käyttämällä VSD-mikroharjaton tasavirtamoottori vähentää mekaanista kulumista ja parantaa merkittävästi käyttöikää ja toiminnan vakautta. Yhdessä sisäänrakennetun elektronisen kommutointijärjestelmän kanssa moottori ei vaadi harjoja, mikä vähentää huomattavasti huoltokustannuksia ja sopii erityisesti laitteisiin, jotka vaativat pitkiä jaksoja keskeytymätöntä toimintaa.



VSD on luotettava harjattomien moottorien valmistaja ja toimittaja Kiinassa



VSD on perustamisestaan ​​vuonna 2011 lähtien sitoutunut tarjoamaan korkealaatuisia harjattomia moottorituotteita (BLDC) maailmanlaajuisille markkinoille. Johtavana mikroharjattomien tasavirtamoottorien valmistajana Kiinassa emme keskity vain jatkuvaan innovaatioon ja tuoteteknologian optimointiin, vaan myös voitamme laajan luottamuksen asiakkailta, joilla on erinomaiset valmistusominaisuudet ja täydelliset palvelut.



Tekninen innovaatio ja tuotteen suorituskykytakuu

Olemme sitoutuneet varmistamaan, että jokainen BLDC-moottori täyttää tiukat suorituskykystandardit. VSD-moottorit on varustettu korkealaatuisilla kuulalaakereilla, jotka mahdollistavat yli 10,000 tunnin jatkuvan käytön normaaleissa käyttöolosuhteissa, joten ne sopivat sovelluksiin, joissa luotettavuutta vaaditaan. Öljylaakerilla varustettu moottori voi toimia yli 5,000 tuntia yhtäjaksoisesti, mikä sopii myös useisiin yleisiin sovellusvaatimuksiin.



VSD ei tarjoa vain mikroharjatonta tasavirtamoottoria, vaan tarjoaa myös yhteensopivat asemat, kooderit ja vaihteistot räätälöityjen vaatimusten täyttämiseksi. Jos sinulla on aiheeseen liittyviä tarpeita, ota rohkeasti yhteyttä, niin tiimimme vastaa nopeasti kyselyysi 24 tunnin kuluessa tarjotakseen sinulle ammattimaisen ratkaisun.
