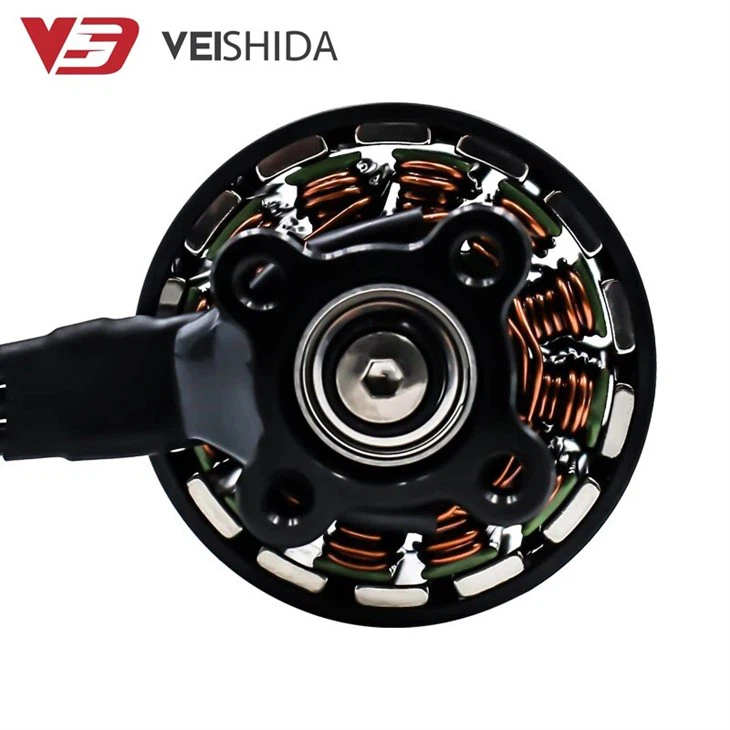

VSD{0}}S BLDC-moottoridrooni

Brushless DC Motor Drone (BLDC) on yksi nykyaikaisten UAV-lentojärjestelmien ydinvoimanlähteistä. Pitkäkestoisiin ja raskaisiin tehtäviin suunniteltu VSD BLDC Motor Drone on ihanteellinen ammattikäyttöön, kuten pitkän kantaman FPV- ja elokuvatason ilmakuvaukseen alhaisen KV-arvon, tasaisen tehon ja korkean vääntömomentin ansiosta. VSD 2812 900KV-moottori esimerkkinä, tämä matalakV-moottori tuottaa noin 900 kierrosta volttia kohden, sopii suurempiin potkureihin ja sitä käytetään 6S litiumakun kanssa kestävyyden ja lentovakauden ihanteellisen tasapainon saavuttamiseksi. . Tällainen moottorirakenne ei ainoastaan ​​tee raskaista tehtävistä vakaampia, vaan tarjoaa myös luotettavan tehopohjan tarkkaa ohjausta vaativiin tehtäväskenaarioihin.



Valmistusprosessin ja materiaalin valinnan osalta VSD BLDC Motor Drone keskittyy tehokkaaseen ja pitkäkestoiseen lentokokemukseen. Moottori käyttää 12N14P magneettinapa- ja staattorikonfiguraatiota vakaan ja korkean vääntömomentin takaamiseksi, samalla kun se valitsee korkealaatuiset materiaalit varmistaakseen moottorin luotettavuuden erilaisissa lento-olosuhteissa. N52H kaarimagneetti tuo riittävän työntövoiman, jotta moottori voi toimia tehokkaasti alhaisella nopeudella; 0,2 mm Kawasakin piiterässtaattori vähentää tehokkaasti energiahävikkiä ja parantaa kokonaishyötysuhdetta. Lisäksi moottorissa on titaaniseoksesta valmistettu ontto akseli ja kevyt alumiiniseoksesta valmistettu kellon kansi ja pohjarakenne, mikä ei vain vähennä painoa, vaan myös parantaa iskunkestävyyttä, jotta moottori voi säilyttää vakauden raskaissa lentoympäristöissä. Japanin korkealaatuisten NMB-laakereiden lisääminen pidentää huomattavasti moottorin käyttöikää ja antaa vankan takuun UAV:n pitkäaikaiselle ja vakaalle lennolle.



VSD BLDC Motor Dronen suunnittelussa otetaan täysin huomioon pitkien ja suuren kuormituksen lentotehtävien erityistarpeet, ja siitä on tullut paras valinta maastotutkimukseen, kaupalliseen ilmakuvaukseen, kaupallisiin droneihin ja muihin tehtäviin. Tämä moottori mukautuu helposti 7-9 tuuman suuriin potkureihin, ja se tarjoaa jopa 1010 W:n maksimitehon ja 46 A:n huippuvirran, mikä varmistaa tasaisen ja kestävän tehon. Lisäksi edistynyt automatisoitu tuotantoprosessi ei ainoastaan ​​paranna tuotteen yhtenäisyyttä ja laatua, vaan myös pidentää moottorin käyttöikää, jolloin se voi toimia jatkuvasti kaupallisissa ja ammattitason UAV-tehtävissä. Innovatiivisella suunnittelullaan ja erinomaisella ammattitaitollaan VSD BLDC Motor Drone tarjoaa tehokkaan ja luotettavan ratkaisun drone-teollisuudelle.





Suunnittelupiirustukset



Parametrit

Nimellisnopeus	900 KV	Akselin halkaisija	φ5mm
Suurin teho	1010W	Akselin ulkoneman pituus	16 mm
Huippuvirta	46A	Asennusreikien etäisyys	19mm x 19mm
Vaiheen välinen vastus	43mΩ	Johtoja	260mm / 18AWG
Magneetin tyyppi	N52H kaarimagneetti	Sovellettava ESC	50A-60A
Kokoonpano	12N14P	Tulojännite	25,2 V (6S LiPo)
Laakerit	NSK/NMB	Käämityksen tyyppi	Yksi kuparikäämitys
Mitat	φ33mm x 26,1mm	Suositeltavat potkurit	7 tuumaa, 8 tuumaa, 9 tuumaa
Paino	76.5g	/	/



Testaa suorituskykyä

MOTOP-tyyppi	REKVISIITTA	Jännite (V)	Kaasu	Nykyinen (A)	Työntövoima (g)	Teho (W)	Tehokkuus (G/W)	Lämpötila (aste)
Vsd - 2812 900 KV	Gemfan 8040	24.1	20%	0.17	93	4.1	22.69	68
		24.1	30%	1.93	322	46.63	6.91
		24.1	40%	4.43	594	107.59	5.52
		24.1	50%	7.01	872	170.43	5.13
		24.1	60%	11.53	1420	280.11	4.43
		23.93	70%	17.46	1680	421.34	3.99
		23.71	80%	26.97	2261	645.03	3.51
		23.71	90%	28.29	2288	676.58	3.38
		23.66	100%	28.43	2318	678.34	3.42
	Hoprop MQ9x4.5	24.1	20%	0.23	88	5.51	15.97	74
		24.1	30%	2.07	345	49.99	6.9
		24.07	40%	4.64	630	112.65	5.59
		23.99	50%	8.06	1011	194.85	5.19
		23.99	60%	14.38	1488	347.71	4.28
		23.88	70%	22.04	2028	530.74	3.82
		23.6	80%	32.53	2566	774.31	3.31
		23.6	90%	34.54	2664	822.26	3.24
		23.6	100%	36.26	2710	855.73	3.16





VSD-2812 BLDC Motor Drone on suunniteltu pitkiin matkoihin ja suurikuormitettaviin drone-tehtäviin, ja se on täydellinen kumppani 6S-litiumparistojärjestelmään. Alhaisen 900 KV:n KV-arvon ja edistyneen valmistusprosessin ansiosta moottori ei ainoastaan ​​täytä nelikopterin korkean hyötysuhteen tarpeita ilmakuvauksessa, tutkimuksissa ja muissa tehtävissä, vaan myös varmistaa lentokoneen vakauden ja luotettavuuden.



1. Korkea hyötysuhde ja pitkä kestävyys, helppo selviytyä pitkän aikavälin lentotehtävistä

6S-litiumpolymeeriakuille optimoitu VSD-2812-moottori tarjoaa jatkuvan ja vakaan tehon yhdistettynä suureen 7 - - 9- tuumaiseen potkuriin, mikä sopii erityisen hyvin nelikopterin tarpeisiin. pitkän kantaman FPV- tai elokuvatason ilmakuvaukseen. Alhaisen KV-rakenteen ansiosta moottori on tehokas ja vakaa korkean kuormituksen ja pitkäkestoisissa tehtävissä, mikä tekee siitä ihanteellisen drone-tehtäviin, joissa kestävyys on korkea vaatimus.



2. Suuri vääntömomentti, monimutkaisten kohtausten vakaa ohjaus

12N14P-kokoonpanolla, eli 12 staattoripaikalla ja 14 magneettinapalla, VSD-2812 tarjoaa vakaan korkean vääntömomentin ulostulon. Tarkkaa toimintaa ja sujuvaa lentoa vaativissa UAV-tehtävissä, kuten maastotutkimuksissa ja kaupallisissa droneissa, moottori selviytyy helposti monimutkaisista lentoympäristöistä, mikä tekee lentokoneen käsittelystä sujuvampaa ja joustavampaa, mikä parantaa tehtävän suorittamista ja tarkkuutta.



3. Kevyt rakenne parantaa nelikopterin lentotehokkuutta

VSD{{0}}-moottori painaa vain noin 76,5 grammaa. Vahvan alumiiniseoksen, titaaniseoksesta valmistetun onton akselin ja korkealaatuisen 0,2 mm:n Kawasaki-piiteräslevyn ansiosta tämä moottori on sekä kevyt että kestävä, mikä tekee nelikopterista tehokkaamman pitkäaikaisissa lentotehtävissä, mikä vähentää huomattavasti kokonaismäärää. ilma-aluksen painokuormitusta ja lentokoneen yleishyötysuhteen parantamista.



4. N52H kaarimagneetti, tehokas tehostin

Kaareva magneetti N52H tarjoaa voimakkaan magneettisen voiman, jonka ansiosta SVD-2812-moottori pystyy luomaan riittävän työntövoiman myös alhaisella nopeudella. Olipa kyseessä hidas risteily tai korkean kuorman nousu, moottori voi tarjota riittävästi tehoa UAV:lle toimimaan hyvin eri korkeuksissa ja nopeuksilla, mikä auttaa UAV:ta säilyttämään tasaisen ohjauskokemuksen pitkiä matkoja lentäessään.



5. Korkealaatuinen NMB-laakeri käyttöiän pidentämiseksi

VSD-2812-moottorissa on japanilainen NMB-laakeri, mikä tekee moottorista sujuvamman ja tuottaa vähemmän melua. Tämä ei ainoastaan ​​paranna UAV:n tallennuslaatua ilmakuvaustehtävissä, vaan myös pidentää huomattavasti moottorin käyttöikää, vähentää vaihtotiheyttä, varmistaa nelikopterin luotettavuuden tehtävässä ja on erinomainen valinta UAV:lle, joka tarvitsee pitkän aikavälin vakaan tuotannon.



6. Tarkka valmistusprosessi johdonmukaisuuden ja suorituskyvyn varmistamiseksi

Edistyneen automatisoidun valmistustekniikan ansiosta kaikki VSD{0}}-moottorin komponentit on suunniteltu ja valmistettu tarkasti minimoimaan manuaalisen käytön aiheuttamat virheet ja parantamaan siten moottorin yhtenäisyyttä. Tämä valmistusprosessi varmistaa optimaalisen suorituskyvyn jokaiselle moottorille, erityisesti nelikopterin korkeiden luotettavuusvaatimusten kannalta vaativien lentotehtävien aikana.





VSD:n mikromoottoritehdas sijaitsee Shenzhenissä, Guangdongin maakunnassa ja keskittyy korkealaatuisten BLDC Motor -droneiden valmistukseen. Yrityksellä on ammattitaitoinen T&K-tiimi, joka on sitoutunut jatkuvasti edistämään teknologista innovaatiota ja tarjoamaan asiakkaille edistyneitä moottoriratkaisuja. VSD:n moottorituotteet vaihtelevat perusmalleista korkean suorituskyvyn harjattomiin malleihin, jotka tarjoavat luotettavan tehotuen useille UAV-sovelluksille.



VSD tarjoaa monipuolisen tuotevalikoiman täydellisellä mallivalikoimalla, mukaan lukien suosittuja malleja, kuten 2206, 2207, 2208, 2806, 2807, 2810, 3110, 3115, sekä erittäin tehokkaan 2812 UAV-moottorin, joka sopii pitkään kestävyyteen ja raskaaseen käyttöön. lennot. Yritys tarjoaa myös räätälöityjä tuotantopalveluita, jotka voidaan suunnitella ja muokata asiakkaiden erityistarpeiden mukaan varmistaen, että jokainen tuote soveltuu tiettyihin sovellusskenaarioihin.



Laadunvarmistuksen osalta VSD on perustanut hyvän laadunhallintajärjestelmän ja kehittyneet testauslaitteet varmistaakseen, että jokainen moottori täyttää korkeimmat laatustandardit. Yritys ei vain kiinnitä huomiota tuotteiden jatkuvaan innovaatioon, vaan pitää tärkeänä myös työntekijöiden kasvua ja teknologian kehittämistä tarjotakseen asiakkaille tasaisen valikoiman korkealaatuisia moottoreita.
