N20 Mini Micro Metal Gear Motor
Ulkohalkaisija: 12 mm,
nimellisjännite: 2,4 V, 3 V, 6 V, 12 V;
pyöriminen taaksepäin: CW & CCW;
täydellinen vähennyssuhde, parametrit voidaan mukauttaa.
Käytetään laajasti lääketieteen, kauneuden, äitien ja lasten terveydenhuollossa, älykodissa, droneissa, ajoneuvoissa, toimistoissa, lentokonemalleissa, lelumalleissa, sähkötyökaluissa, roboteissa ja muilla aloilla. Meillä on 15 vuoden kokemus mikromoottorien tuotannosta ja kehityksestä, tarjoten asiakkaillemme joustavia ja ammattitaitoisia räätälöityjä palveluita.
Kuvaus
N20 Mini Micro Metal Gear Motor yhdistää tasavirtamoottorin ja vaihteiston metallivaihteilla (300:1), mikä mahdollistaa erinomaisen vääntömomentin ja normaalin nopeuden (100 RPM). Käyttöjännite: 3V - 9V; Ei kuormitusta virrankulutus: 40 mA; Kuormavirrankulutus: Noin 400 mA. ; Vääntö: 100g*cm; Nopeus: 10-15000rpm; Sen ominaisuudet ovat kevyt, suuri vääntömomentti ja alhainen nopeus. Tämä on mini DC-metallivaihdemoottori tee-se-itse-moottoreille, sähkölukkoille, robottimalleille. Suunniteltu kilpailuroboteille, erityisesti linja- ja sokkeloita seuraaville roboteille. Nopeissa roboteissa suositellaan käytettäväksi 1000 RPM N20-mikromoottoreita, joita voidaan räätälöidä parametreillä ja malleilla asiakkaan tarpeiden mukaan.
Yrityksen kohokohdat
Yleiskatsaus
Takuu | 3 kuukautta - 1 vuosi |
Lähtöisin | Shenzhen, Kiina |
Tuotenimi | Vshida |
Mallinumero | VSD-GN20 |
Käyttö | Kevyt seuraajarobotti, nopeuslinjan seuraaja, langaton auto, tee-se-itse-moottori, sähkölukko, robottimalli, 3D-piirustuskynä, mini-sumorobotti, esteen välttämisrobotti, ääniohjattu robotti jne. |
Tyyppi | Vaihde moottori |
Paino | TBD (eri suhde eri paino) |
Komponentit | Monipuolinen |
Rakentaminen | Kestomagneetti |
Kommutointi | Harjaton/harja |
Suojausominaisuus | Räätälöity (vedenpitävä, tulenkestävä, täysin suljettu) |
Tehokkuus | 90 prosenttia |
Laakeri | Kuulalaakeri/öljylaakeri |
Nimellisnopeus | 6-15000 (kierrosluku) |
Nimellisjännite | 6 (V) |
Käynnistä nykyinen | 40 mA |
| Maksuehdot | 30 prosenttia ennakko, 70 prosenttia saldo |
Todistus | IATF16949 |
Mukautettu | Hyväksytty |
Tuotteen Kuvaus
Riippumaton T&K-tiimi loi kuukaudessa laajan valikoiman huippuluokan moottoreita, ja osaava T&K-tiimi pystyy vastaamaan tarpeisiisi.
Moottorin parametri
JÄNNITE | EI LASTIA | MAKSIMITEHOKKUUDELLA | ALOITUS | |||||
NIMIALLINEN V | NOPEUS r/min | NYKYINEN A | NOPEUS r/min | NYKYINEN A | VÄÄNTÖ mN.m | TUOTOS W | VÄÄNTÖ mN.m | NYKYINEN A |
3 | 1000 | 0.03 | 528 | 0.21 | 0.31 | 0.3 | 1.29 | 0.75 |
Räätälöity tuote
Lyijyjohto, liitin, asennusreikä, lähtöakseli ja nopeus
Ota meihin yhteyttä, jos tarvitset ohjaimen, kooderin tai vaihdelaatikon yhteensopivuutta.

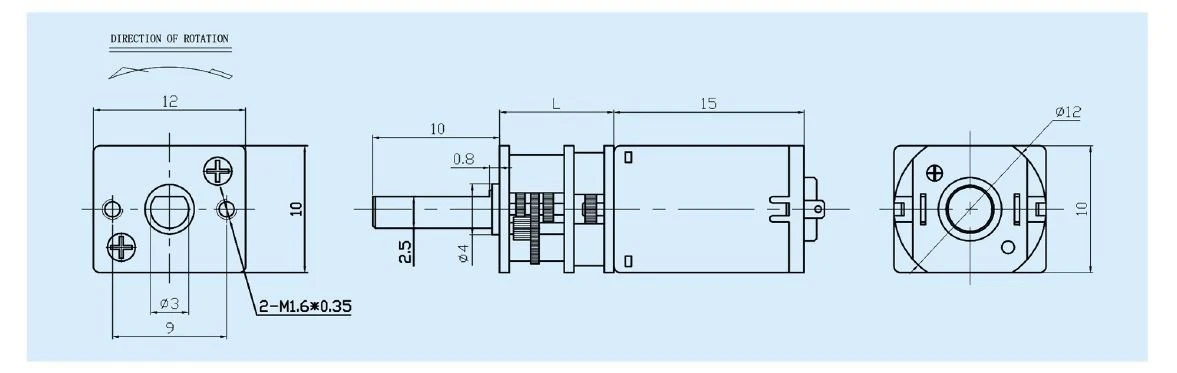

Moottorin ääriviivat
Suorituskykykäyrä
Edellä mainitut tiedot ovat vain ohjeellisia; tarkkaa moottorimallia ja sen asetuksia voidaan muuttaa asiakkaan tarpeiden mukaan.
tuotteen yksityiskohdat
| 100 prosenttia todellinen kuvat |
|
Roottori:Korkean lämpötilan kestävyys, alhainen virranvastus ja pieni energiahäviö ovat kaikki ominaisuuksia puhtaalle kuparilangalle, joka on kierretty korkealaatuisen rautasydämen ympärille. | Päätykansi: Käytä ensiluokkaisia raaka-aineita lämmön haihtumisen parantamiseen, moottorin roottorin kiinnittämiseen ja tuotteen käyttöiän pidentämiseen. | |
| 100 prosenttia todellinen kuvat |
|
Laakerit: vähentää moottorin melua, pidentää käyttöikää ja takaa laadun, asiakkaat voivat valita öljykyllästetyistä laakereista ja kuulalaakereista. | Alusta: Valitse materiaalit, jotka ovat vahvoja, pitkäikäisiä, ruostettomia, korroosiota, kulumia ja kulumia ja joilla on myös pidempi käyttöikä. |
Tuotteen Kuvaus
1. Kaikki metallipyörät takaavat pidemmän käyttöiän, korkean vääntömomentin ja alhaisemman melun. Parempi suorituskyky kuin tavalliset metallihammaspyörät, juuttumisen esto, ei juuttunutta hampaita.
2. Erinomaiset lisävarusteet pitkäikäiseen käyttöön, jotka suojaavat tehokkaasti vaihdelaatikon moottorin runkoa.
3. N20 Mini Micro Metal Gear Motor on pieni runko, suuri teho, alhainen melutaso, vahva kantavuus, ja se on tukeva ja kestävä.
4. Moottori on tukeva ja voidaan asentaa moniin sovelluksiin. Kuten robotiikka- ja automaatioprojektit, tee-se-itse-moottorit, sähkölukot, robottimallit, valoseuraavat robotit, nopeuslinjaseuraajat, langattomat autot jne.
5. Tekniset vaatimukset: Vaihteiston alennussuhde: 298:1; Vaihteisto on litteä eikä taipunut. Vaihteisto pyörii joustavasti. Lähtöakselin aksiaalinen välys on 0.05-0,3 mm. Kaikki komponentit ovat RoHS-yhteensopivia.
Yrityksen vahvuus
Vshida Micro Motor Company työllistää yli 500 ihmistä, yli 40 tuotantolinjaa ja korkeatasoista automaatiota 200,000 moottorin luomiseksi päivittäin. Lisäksi meillä on vankka yritystiimi, joka asettaa teknologian, laadun ja asiakkaiden odotukset etusijalle, jotta voimme tarjota joustavia, asiantuntevia palveluita, jotka on otettu tarkasti huomioon asiakkaiden vaatimuksiin, jotta saadaan aikaan win-win-tuloksia.
Automaattinen käämityskone, automaattinen staattorikone, päätykannen automaattinen staattorikone ja automaattinen juotoskone ovat lisäesimerkkejä huippuluokan moottorilaitteista.
laboratoriot luotettavuuden arvioimiseksi sekä testit, kuten suolasuihku, melu, vedenpitävyys, käyttöikä ja törmäykset. Laadukas takuu moottorillesi
Tuotetodistus
Jotkut yhteistyökumppaneistamme
Luotettuna kumppanina Kiinassa työskentelemme mielellämme kanssasi. Vuosien mittaan tavoitteemme on ollut toimittaa tasavirtamoottoreita suurimmalle osalle Euroopan ja Amerikan markkinoita.
Miksi valita meidät?
Sovellus
Mikromoottoreilla on valtava valikoima sovelluksia, ja malliparametreja voidaan säätää vastaamaan erilaisia sovellusasetuksia. Ota yhteyttä, jos sinulla on ainutlaatuisia vaatimuksia.
Kuljetuspakkaus
Pakkaustiedot:
1. Tavallinen laatikko/vaahto vientiin.
2. Henkilökohtaiset pakkausehdot, jotka vastaavat tarpeitasi
3. 1000 kpl per ctn. Pahvilaatikon koko: 37,8*29,5*26,8 cm 10,6 kg per säiliö, brutto
Nettopaino yksikköä kohti: 9,6 g
Jos tarvitset erityisiä pakkauspalveluita, ota meihin yhteyttä etukäteen.
Maksu & Toimitus
Hallin tai valosähköisen kooderin rooli N20 Mini Micro Metal Gear Motorissa
N20:n käyttämä Hall-enkooderi, anturi voi antaa palautetta 3 signaalia, kun yksi moottori pyörii yhden kierroksen. Jos alennussuhde on 100, niin supistimen lähtöakseli voi kerätä 300 signaalia yhdelle kierrokselle. Tätä tarkkuutta käytetään yleiseen tarkkuuteen. Laitteet riittävät. N20:n käyttämä valosähköinen kooderi, anturi voi antaa palautetta 48 signaalia, kun yksi moottori pyörii yhden kierroksen. Jos alennussuhde on 100, vaihteiston ulostuloakseli pyörii yhden kierroksen ja laite voi kerätä 4800 signaalia, mikä vastaa kunkin signaalin tarkkuutta 0,075 Spendiin. Tätä tuotetta käytetään enimmäkseen erittäin tarkkuuslaitteissa.
Jos sinulla on muita tarpeita, ota meihin yhteyttä ja vastaa tiedusteluusi 24 tunnin kuluessa
