Harjatun tasavirtamoottorin perusteet



A Harjattu DC-moottori on 1800-luvulla keksitty moottorityyppi, jota käytetään edelleen laajalti useilla aloilla. Yhtenä historian varhaisimmista moottoreista, sillä on yksinkertainen rakenne, alhainen hinta ja helppo ohjaus.

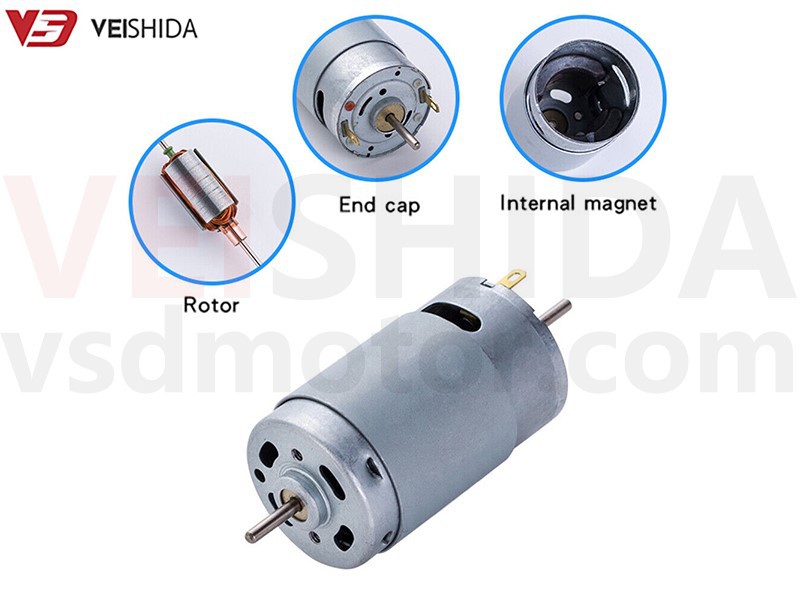

Harjatun tasavirtamoottorin toimintaperiaate riippuu staattorin ja roottorin sovituksesta. Kiinteät kestomagneetit tai sähkömagneetit on asennettu staattoriin jatkuvan magneettikentän aikaansaamiseksi. Roottori on varustettu ankkurikäämityksellä ja kommutaattorilla, ja päätykansi asennetaan harjalla tai hiiliharjalla. Harja ja kommutaattori toimivat yhdessä muuttaakseen virran virtaussuuntaa roottorin käämityksessä, jolloin roottori jatkaa pyörimistä ja toteuttaa sähköenergian muuntamisen mekaaniseksi energiaksi.



Vaikka moottoritekniikan edistyessä, uusia moottoreita, kutenharjattomat tasavirtamoottoritHarjattu DC-moottori on edelleen kilpailukykyinen monilla aloilla yksinkertaisen suunnittelunsa ja alhaisten kustannusten ansiosta. Ne sopivat erityisesti tilanteisiin, joissa ohjausvaatimukset eivät ole korkeat, kuten kodinkoneet, sähkötyökalut ja autojen käynnistysjärjestelmät. Nämä edut varmistavat harjatun tasavirtamoottorin jatkuvan käytön nykyaikaisessa teollisuudessa.





Moottorien alalla harjattu tasavirtamoottori ja harjaton tasavirtamoottori ovat kaksi yleistä moottorityyppiä. Ne eroavat toisistaan ​​huomattavasti rakenteen, tehokkuuden, pitkäikäisyyden, hallinnan ja kustannusten suhteen.



1. Rakenteeltaan

Harjatun tasavirtamoottorin rakenne on perinteisempi, staattori asennetaan yleensä kestomagneetilla tai sähkömagneetilla, roottori on varustettu ankkurikäämityksellä ja kommutaattorilla, harjalla tai hiiliharjalla käytetään kosketukseen kommutaattorin kanssa virran kommutoinnin saavuttamiseksi. Tämä rakenne johtaa harjan ja kommutaattorin kulumisongelmiin, jotka vaativat säännöllistä huoltoa.



Harjattomissa tasavirtamoottoreissa sitä vastoin on edistyneempi rakenne ilman harjoja ja kommutaattoreita. Se käyttää elektronista säädintä kommutointitoiminnon saavuttamiseen ohjaamalla elektronista signaalia virran suunnan muuttamiseksi, jolloin moottori pyörii. Koska mekaanisia kuluvia osia ei ole, harjattomat moottorit ovat luotettavampia ja kompakteja.



2. Mitä tulee tehokkuuteen ja pitkäikäisyyteen

Harjatun tasavirtamoottorin hyötysuhde on suhteellisen alhainen, pääsyynä on se, että harjan ja kommutaattorin välinen kitka tuottaa lämpöä ja energiaa. Samaan aikaan harja kuluu vähitellen käyttöajan pidentyessä, mikä vaikuttaa moottorin suorituskykyyn ja lyhentää käyttöikää.



Harjaton tasavirtamoottori, koska harjassa ja kommutaattorissa ei ole kitkaa, hyötysuhde on huomattavasti korkeampi ja energian muunnoshäviö on pieni. Yhdessä suunnittelun kanssa ilman mekaanista kulumista, käyttöikä on myös pidempi, sopii pitkäaikaiseen jatkuvaan käyttöön ja huoltotarve on alhainen.



3. Valvonta ja kustannukset

Harjatun tasavirtamoottorin ohjaus on suhteellisen yksinkertaista, yleensä tarvitsee vain ohjata virtalähdettä perusnopeuden säädön ja pyörimissuunnan saavuttamiseksi, soveltuva ohjaustarkkuusvaatimukset eivät ole korkeat. Perinteisen suunnittelunsa ja alhaisten valmistuskustannusten ansiosta se on ensimmäinen valinta moniin edullisiin laitteisiin.



Vaikka harjattomat tasavirtamoottorit ovat tehokkaampia, niitä on monimutkaisempi ohjata. Se luottaa elektronisiin säätimiin moottorin nopeuden ja pyörimissuunnan säätämiseen, mikä mahdollistaa harjattomien moottoreiden tarkemman ohjauksen, erityisesti kun tarvitaan tarkkaa nopeuden ja vääntömomentin säätöä. Tämä elektroninen ohjausjärjestelmä kuitenkin nostaa kustannuksia, minkä seurauksena harjattomien tasavirtamoottoreiden kokonaiskustannukset ovat korkeammat kuin harjattujen moottoreiden.





Klassisena moottorityyppinä Brushed DC -moottori on vähitellen korvattu harjattomalla tasavirtamoottorilla tekniikan kehityksen myötä, mutta sen ainutlaatuiset edut tekevät siitä edelleen kilpailukykyisen monissa sovelluksissa.



1. Yksinkertainen rakenne

Harjatulla tasavirtamoottorilla on hyvin yksinkertainen rakenne. Se koostuu peruskomponenteista, kuten staattori, roottori, harja ja kommutaattori. Koska monimutkaista elektronista ohjausjärjestelmää ei ole, tämä yksinkertainen rakenne tekee harjamoottorista helpon valmistaa, koota ja huoltaa, erityisesti tilanteissa, joissa moottorin suunnittelu ei ole kovin monimutkainen.



2. Alhaiset valmistuskustannukset

Yksinkertaisen rakenteen vuoksi Harjatun tasavirtamoottorin valmistukseen tarvitaan suhteellisen vähän materiaaleja ja prosesseja, mikä tekee sen tuotantokustannuksista huomattavasti muita moottorityyppejä, erityisesti harjattomia moottoreita, alhaisemmat. Tämä ominaisuus tekee siitä ihanteellisen monille hintaherkille laitteille.



3. Käynnistysmomentti on korkea

Harjatulla tasavirtamoottorilla on suuri käynnistysmomentti, se voi tuottaa tarpeeksi tehoa alhaisella nopeudella tai jopa levossa. Tämä tekee siitä ihanteellisen sovelluksiin, jotka vaativat suurta käynnistysmomenttia, kuten sähkötyökalut ja eräät teollisuuslaitteet.



4. Laaja valikoima nopeudensäätöjä

Vain säätämällä tulojännitettä, harjattu DC-moottori voi toimia laajalla nopeusalueella ja säätää nopeutta sujuvasti. Tämä laaja valikoima nopeudensäätöominaisuuksia tekee siitä suuren käyttöarvon laitteissa, joissa vaaditaan nopeuden joustavuutta.



5. Kommutoinnin helppous

Harjattu DC-moottori harjan ja kommutaattorin läpi kommutoinnin saavuttamiseksi, toimintaperiaate on yksinkertainen, ei tarvitse monimutkaista elektronista ohjausjärjestelmää työskennellessään. Tämä tekee siitä erittäin tehokkaan sovellusskenaarioissa, jotka vaativat nopeaa reagointia ja toistuvaa kommutointia, ja se toimii erityisen hyvin ympäristöissä, jotka eivät vaadi tarkkaa ohjausta.



6. Soveltuu äkillisiin peruutuksiin ja nopeuden muutoksiin

Harjatulla tasavirtamoottorilla on kyky vaihtaa suuntaa ja säätää nopeutta nopeasti, mikä tekee siitä hyödyllisen sovelluksissa, jotka vaativat nopeaa toimintatilan muutosta. Esimerkiksi automaatiolaitteissa toistuvien moottorin käännösten ja nopeiden nopeudenmuutosten tarve voidaan saavuttaa yksinkertaisella harjatun moottorin ohjauksella.

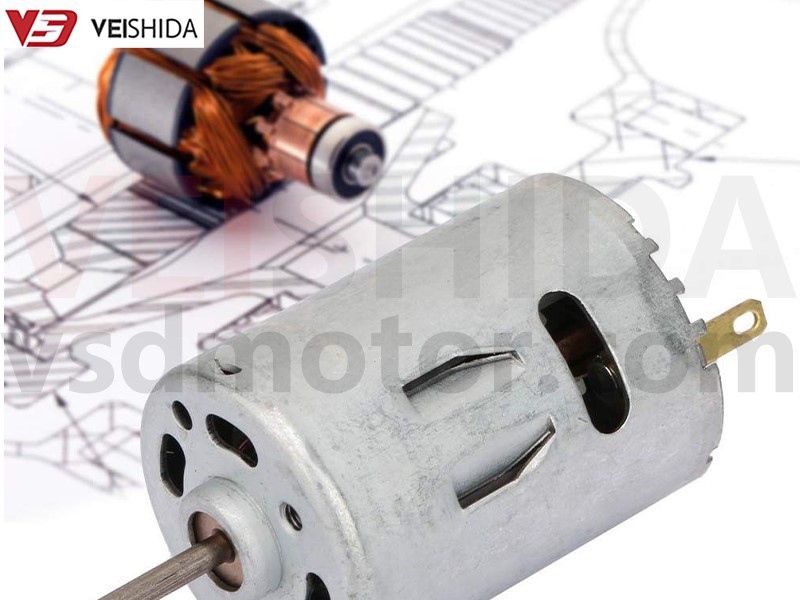

Vaikka harjattu tasavirtamoottori toimii hyvin monissa sovelluksissa, sillä on myös joitain haittoja, jotka tekevät siitä joissakin tilanteissa huonomman kuin muut moottorityypit.



1. Harjan ja kommutaattorin kuluminen

Brushed DC -moottorin merkittävä haittapuoli on harjan ja kommutaattorin kuluminen. Ajan myötä harja kuluu vähitellen kitkasta, mikä heikentää moottorin suorituskykyä ja mahdollisesti jopa vikaa. Tämä kuluminen voi vaikuttaa moottorin tehokkuuteen ja tehoon, mikä lisää korjausten ja vaihtojen tiheyttä.



2. Luo sähkökipinöitä

Kun harja koskettaa kommutaattoria, harjattu tasavirtamoottori tuottaa sähkökipinän kitkan ja virran vaihdon vuoksi. Tämä ei vaikuta ainoastaan ​​moottorin vakauteen, vaan voi myös aiheuttaa sähkövian, mikä voi vahingoittaa piiriä ja muita komponentteja. Lisäksi kipinöiden syntyminen voi aiheuttaa turvallisuusriskejä joissakin herkissä ympäristöissä.



3. Sähkömagneettiset häiriöt ja kohina

Harjattu tasavirtamoottori tuottaa sähkömagneettisia häiriöitä ja kohinaa harjan ja kommutaattorin välisen kosketuksen vuoksi käytön aikana. Nämä häiriöt voivat vaikuttaa ympäröivään elektroniikkaan, mikä voi johtaa signaalin vääristymiseen tai laitevikaan. Samalla itse moottorin melu voi vaikuttaa sen soveltuvuuteen tietyissä sovelluksissa, joissa meluvaatimukset ovat tiukat.



4. Korkeat huoltovaatimukset

Harjojen ja kommutaattorien kulumisen vuoksi Brushed DC -moottori vaatii säännöllistä huoltoa kuluneiden harjojen vaihtamiseksi ja kommutaattorien puhdistamiseksi. Tämä korkea huoltotarve nostaa sen pitkän käytön kokonaiskustannuksia, varsinkin kun ylläpitoresurssit ovat rajalliset, mikä voi muodostua merkittäväksi ongelmaksi.



5. Lyhyt käyttöikä

Harjatun tasavirtamoottorin käyttöikä on lyhyempi kuin harjattoman tasavirtamoottorin. Harjan ja kommutaattorin kuluminen vaikuttaa suoraan moottorin käyttöikään, erityisesti käytettäessä suurta kuormitusta ja usein käynnistys-pysäytys, kulumisnopeus kiihtyy. Siksi harjamoottori ei välttämättä ole paras valinta pitkän käyttöajan tarpeessa.





Harjatun tasavirtamoottorin toimintaperiaate perustuu sähkömagneettiseen induktioon, joka muuntaa sähköenergian mekaaniseksi energiaksi staattorin ja roottorin vuorovaikutuksen kautta.



1. Staattori synnyttää magneettikentän

Harjatussa tasavirtamoottorissa kestomagneetit tai sähkömagneetit asennetaan yleensä staattoriin. Kun moottoriin kytketään virta, staattori synnyttää jatkuvan magneettikentän, joka antaa roottorille liikkeen suunnan ja voiman perustan.



2. Ohjaa sähkövirta roottorin läpi

Roottori on moottorin pyörivä osa, jonka sisään on asennettu ankkurikäämit. Kun virta kulkee harjan läpi roottorin käämiin, käämien sisään syntyy sähkömagneettinen kenttä, joka on vuorovaikutuksessa staattorin magneettikentän kanssa. Käämin läpi kulkevan virran suunta muuttuu jatkuvasti harjan ja kommutaattorin välisen vuorovaikutuksen ansiosta, mikä varmistaa, että roottori voi jatkaa pyörimistä.



3. Magneettikentän vuorovaikutus

Staattorin magneettikentän ja roottorin sähkömagneettisen kentän välinen vuorovaikutus saa roottorin pyörimään. Tässä prosessissa kommutaattorin tehtävänä on vaihtaa virran suuntaa säännöllisesti varmistaakseen, että roottorin pyörimissuunta pysyy samana, ja saattaa loppuun sähköenergian muuntaminen mekaaniseksi energiaksi moottorin toiminnan toteuttamiseksi.





Harjattu DC-moottori yksinkertaisen rakenteensa, alhaisten valmistuskustannusten, helposti hallittavien ominaisuuksiensa vuoksi, käytetään laajalti kaikenlaisissa päivittäisissä laitteissa ja teollisissa sovelluksissa, erityisesti tilanteissa, joissa ei tarvita monimutkaista ohjausta. Seuraavassa on joitain tyypillisiä sovellusalueita (mukaan lukien, mutta ei rajoittuen):



Hiustenkuivaaja

Hiustenkuivaajassa oleva harjattu tasavirtamoottori pyörittää tuulettimen siivet ja puhaltaa ulos voimakkaan ilmavirran. Koska hiustenkuivaaja ei vaadi paljon tarkkaa ohjausta, harjatun moottorin suuri nopeus ja suuri vääntömomentti ovat ihanteellisia tähän sovellukseen.



Sähköpora

Sähkötyökalujen, kuten sähköporien, on annettava suuri vääntömomentti käynnistettäessä, ja harjattu tasavirtamoottori suurella käynnistysmomentilla ja laajalla nopeuden säätöalueella tekevät siitä ihanteellisen tällaisille työkaluille varmistaakseen, että poraus- ja leikkaustyöt sujuvat sujuvasti.



Sähköiset lelut

Sähkölelut, kuten kauko-ohjainautot ja robotit, käyttävät usein harjattua tasavirtamoottoria. Tämäntyyppisellä moottorilla on yksinkertainen rakenne ja se pystyy tarjoamaan tarpeeksi tehoa leluille pitäen samalla valmistuskustannukset alhaisina, joten se on leluteollisuuden ensimmäinen valinta.



Sähköinen hammasharja

Pieni harjattu DC-moottori sähköhammasharjassa pyörittää harjaspäätä tai värisee auttaakseen käyttäjää puhdistamaan hampaat. Koska sähköhammasharjat vaativat vähemmän tarkkuutta moottorilta, harjattujen moottoreiden kustannusedut näkyvät tällaisissa tuotteissa.



Pienet kodinkoneet

Pienet laitteet, kuten tehosekoittimet, mehupuristimet ja pölynimurit, käyttävät usein harjattua tasavirtamoottoria. Niillä on tehokkaat työskentelyominaisuudet ja yksinkertaiset huoltotarpeet näissä sovelluksissa, mikä tekee niistä edullisen vaihtoehdon.
