Mikä on harjaton moottori täydellinen analyysi periaatteista etuihin

Aikaisemmin harjattuja tasavirtamoottoreita käytettiin laajasti erilaisissa pienissä mekaanisissa laitteissa niiden yksinkertaisen rakenteen ja kätevän hallinnan vuoksi. Ne luottavat kuitenkin hiiliharjoihin ja kommuttoreihin vaihtamaan nykyistä suuntaa. Tämä mekaaninen kosketus ei vain rajoita niiden elinkaarta, vaan aiheuttaa myös sarjan ongelmia, kuten usein ylläpito, kovaa kohinaa ja kipinähäiriöitä.



Harjattomien moottorien syntyminen on voimakas vastaus näihin ongelmiin. Suunnittelemalla elektronisia ohjaimia, jotka korvaavat mekaaniset kommutaattorit ja sijoittautumisen auttavat hallit, harjattomat moottorit ovat tehneet laadullisia parannuksia kestävyyteen, energiatehokkuuteen ja älykkääseen hallintaan. Ne eivät ole vain sopivia huippuluokan teollisuussovelluksiin, vaan ne ovat myös nopeasti aloittamassa teollisuutta, kuten kulutuselektroniikkaa, uusia energialaitteita ja robotteja, joilla on erittäin korkeat vaatimukset vakauden ja tehokkuuden kannalta.



Harjattomat moottorit eivät vain tarkoita alhaisempia käyttö- ja ylläpitokustannuksia ja pidempiä laitteiden elinkaarta, vaan ne ovat myös tilaisuutta päivittää älykkyyteen ja suureen tarkkuuteen.



-- Hall -anturin + elektronisen ohjaimen yhteistyömekanismi

Vaikka harjaton tasavirtamoottori (BLDC) on nimessä "DC", sen ohjauslogiikka on paljon monimutkaisempi kuin Perinteiset DC -moottorit. Tämä monimutkaisuus on sen etu, mikä tekee siitä tehokkaan, tarkan ja matalan ylläpidon. Joten miten harjaton moottori toimii? Avain on kahdessa ydinkomponentissa: Hall Effect -anturit ja elektroniset ohjaimet (ohjaimet).



1. Harjaton rakenne

-- Nykyinen kommutointi ilman harjoja

Perinteisissä harjatuissa moottoreissa virta on kompitautettu käämissä hiiliharjojen ja kommuttorin välisen kosketuksen kautta. Harjattomissa moottoreissa ei ole harjoja tai kommuttoreita. Joten miten kommutointitoiminta suoritetaan? Vastaus on: kommutointi saadaan päätökseen sähköinen ohjain manuaalisen työn sijasta.



Tämä tekee harjattomasta moottorista tiiviimmän fyysisen rakenteen, välttäen ongelmia, kuten kitkaa, kulumista ja kipinöitä, samalla kun parantaa huomattavasti luotettavuutta.

2. Hall Effect -anturi

-- Anna tarkka roottorin sijaintipalaute

Tehokkaan kommutoinnin saavuttamiseksi elektronisen ohjaimen on tunnettava roottorin nykyinen sijainti (pysyvä magneetti), jotta se voi vaihtaa tarkasti kelajen virran virran. Tämä "sensing" -tehtävä annetaan Hall Effect -anturille.



Hall -anturi voi havaita roottorin magneettikentän muutoksen reaaliajassa ja tulostaa vastaavan signaalin. Saatuaan nämä signaalit, elektroninen ohjain päättää, mitkä käämät virrastavat seuraavaksi, ajaen siten jatkuvasti roottoria pyörimään ja muodostamaan täydellisen suljetun silmukan sähkömagneettisen järjestelmän.



Tästä rakenteesta Hall -anturi on kuin moottorin "silmät" ja elektroninen ohjain on "aivot". Nämä kaksi työskentelevät yhdessä tarkan kommutointitoiminnan suorittamiseksi.

3. Elektroninen ohjain

-- Harjaton moottorin älykäs keskipiste

Elektroninen ohjain ei ole vain vastuussa kommutointioperaatiosta, vaan hänen on myös suoritettava sarja toimintoja, kuten nykyinen sääntely, nopeudenhallinta, pehmeä aloitussuojaus jne.Hakemuksesta riippuen se voi tukea:

• Square Wave Drive (taloudellisempi, sopiva edullisiin sovelluksiin)
• Sine Wave Drive (sileämpi toiminta, sopii huippuluokan skenaarioihin)
• Hall-vapaa ratkaisu (riippuu Back-EMF: stä roottorin asennon havaitsemiseksi, sopii kompakteihin tai kustannusherkäihin laitteisiin)

Suorituskykyinen ohjain voidaan myös integroida enkooderiin, PLC: hen tai isäntätietokonejärjestelmään suljetun silmukan ohjauksen ja älykkään hallinnan saavuttamiseksi.



-- harjattomat moottorit ovat kolme suurta etuja

Ymmärtäessäsi harjattomien moottorien toimintaperiaatteen, meidän on helpompi ymmärtää, miksi he voivat vähitellen korvata perinteiset harjatut moottorit. Jotta näkyy niiden välillä intuitiivisemmin, analysoin niitä kolmesta näkökohdasta: elämä, tehokkuus ja toimintasuorituskyky.

1. Pidempi käyttöikä

-- kitka -vapaa rakenne, ei enää hiiliharjan kulumista

Harjattomien moottorien suurin fyysinen heikkous on jatkuva kitka hiiliharjojen ja kommutaattorin välillä. Ajan myötä hiiliharjat kuluvat, aiheuttaen pölyn pilaantumista ja vaativat säännöllistä vaihtoa, lisäämällä ylläpitokustannuksia ja seisokkiriskejä.



Sitä vastoin harjattomilla moottoreilla ei ole fyysisiä kommutointikomponentteja, ja niiden "kommutointi" -prosessi saadaan päätökseen sähköisellä ohjauksella, joka eliminoi kokonaan kulumisen lähteen. Tämä tarkoittaa, että harjattomat moottorit voivat toimia jatkuvasti kymmenien tuhansien tuntien ajan tai jopa pidempään, melkein ilman huoltoa ja ovat erityisen sopivia teollisuustiloihin, joilla on korkeat käyttötaajuudet tai erittäin korkeat luotettavuusvaatimukset.



2. korkeampi tehokkuus

-- Elektronisella kommutoinnilla on nopea vastaus ja pieni energian menetys

Perinteisillä harjatuilla moottoreilla on väistämättä energian menetys ja kommutointiviive mekaanisen kitkan ja sähköisten kipinöiden vuoksi. Harjattomat moottorit käyttävät erittäin reagoivaa elektronista kommutointijärjestelmää, jonka tehokkuus on yleensä yli 85%-90%, mikä on paljon parempi kuin harjatut moottorit.



Lisäksi ohjaaessa tarkasti käämityksen herätystä, harjaton moottori voi säätää lähtötehoa reaaliajassa kuorman mukaan parantaen järjestelmän energiatehokkuutta edelleen. Tämä on erityisen strategisesti arvokasta B-end-yrityksille, jotka pyrkivät energiankulutuksen optimointiin.

3. Alempi kohina ja sähkömagneettiset häiriöt

-- sujuva toiminta ja ystävällisempi

Hiiliharjan ja kommutaattorin ja kosketuskaaren välisen kitkan vuoksi harjattuihin moottoreihin liittyy usein melua, kipinöitä ja jopa häiritsevät muita elektronisia laitteita käytön aikana.



Harjattomat moottorit ovat kipinättömiä ja kitkattomia toiminnan aikana. Heillä ei ole vain erittäin alhainen melu, vaan ne toimivat myös paremmin sähkömagneettisen yhteensopivuuden suhteen. Ne ovat erityisen sopivia käytettäväksi lääketieteellisissä instrumenteissa, kokeellisissa laitteissa, toimistoroboteissa ja muissa tilanteissa, joissa vaaditaan hiljaisuutta ja vakautta.



Näistä kolmesta näkökulmasta voimme selvästi tietää, että harjattomat moottorit eivät ole vain "harjojen" puutetta, vaan ne päivitetään täysin hallintastrategian, tehokkuuden suorituskyvyn ja pitkäaikaisen vakauden suhteen. Tämä on perustavanlaatuinen syy, miksi se voi korvata harjatut moottorit suurina määrinä huippuluokan kentällä, kuten teollisuusautomaatio, lääketieteellinen elektroniikka, robotit ja miehittämättömät järjestelmät.





Vaikka harjattomat moottorit ovat periaatteessa samat periaatteessa, niiden rakenteet voidaan jakaa sisäroottoriin (inrunner) ja ulkoroottoriin (ohi) roottorin ja staattorin välisen sijaintisuhteen mukaisesti. Eri rakennetyypit määrittävät moottorin sovellettavuuden tuotantoominaisuuksien, vääntömomentin vasteen, koon asettelun jne. Suhteen valmistajille, tämän erottelun ymmärtäminen auttaa tekemään tarkemman valinnan ja järjestelmän suunnittelun.

1. Sisäinen roottorin harjaton moottori

Sisäisellä roottorin moottorilla roottori sijaitsee moottorin keskellä ja staattori ympäröi roottori. Tämä rakenne on yleisin teollisuus- ja automaatiolaitteiden tyyppi, ja sillä on seuraavat ominaisuudet:

• Nopea vaste ja pieni hitausmomentti: Soveltuu sovelluksiin, joilla on usein aloitus ja pysähtyy tai vaatii korkeaa dynaamista ohjausta;
• Kompakti koko ja joustava asennus: helppo integroida pieneen tilaan;
• Vahva nopea kyky: käytetään yleisesti CNC-laitteissa, sähkötyökaluissa, UAV-sähköjärjestelmissä jne.

Tyypilliset sovellukset: Teollisuusautomaatiojärjestelmät, AGV Drive Motors, Laser -skannerit, lääketieteelliset analyysivälineet jne.

2. Ulomman roottorin harjaton moottori

Ulko -roottorin moottorin rakenne on täsmälleen vastapäätä sisäsotoria: staattori on sisällä, ja roottori on ulkona ja kääri staattorin ympärille pyöriä. Tämä rakenne voi tuottaa suuremman vääntömomentin suuremman hitausmomentin ja pidemmän vipuvarren vuoksi, ja se on erityisen sopiva skenaarioihin, joilla on alhainen ja korkea vääntömomentti.

• Suuri lähtö vääntömomentti: Soveltuu enemmän ajomatkan ja alhaisen nopeuden laitteisiin, kuten puhaltimet, vauhtipyörät, sähköiset rullalaudat jne.
• Sileämpi toiminta ja parempi interferenssin vastainen kyky: korkeamman roottorin hitauden ansiosta;
• Hyvä lämmön hajoaminen: roottorin kotelo on kiinteä pyörivä runko, joka edistää ilmajäähdytystä.

Tyypilliset sovellukset: DC-tuulettimet, droonit, älykkäät sähkökappaleet, hownopeuskäsittelyrobotit jne.



3. Kuinka valita sopiva rakennetyyppi

Sovellustyyppi	Suositeltu rakennetyyppi	Syy
Nopea tarkkuusohjaus	Sisäroottori	Pieni hitaus, nopea vaste, helppo hallita
Matala ja korkea vääntömomentti	Ulkoroottori	Pitkä vipuvarsi, vakaa lähtö, sileä käyttö
Rajoitettu asennustila	Sisäroottori	Kompakti ja helpompi integroida
Korkean lämmön hajoamisvaatimukset	Ulkoroottori	Integraali kotelon kierto helpottaa ilmajäähdytystä
Huippuluokan automaatio\/servo	Sisäroottori	Korkea ohjaustarkkuus ja herkkä järjestelmävaste



Valittu harjaton moottorin tyyppi vaatii tasapainon nopeusvaatimusten, avaruusrajoitteiden, lähtömomentin, ohjausjärjestelmän yhteensopivuuden ja muiden tekijöiden välillä. VSD voi tarjota räätälöityjä ehdotuksia ja prototyypin todentamista eri toimialojen asiakkaille.



--teollisuusautomaatiosta älykkäisiin laitteisiin

Harjattomat moottorit tunkeutuvat nopeasti useille toimialoille korkean tehokkuuden, kestävyyden, alhaisen melun ja helpon hallinnan vuoksi. Perinteisestä valmistuksesta älykkäisiin tekniikkaan, mikrovalmistuslaitteista suuriin sähköjärjestelmiin, ne ovat osoittaneet vahvan sopeutumiskyvyn. Seuraavassa on joitain tyypillisiä sovellusskenaarioluokituksia, joiden avulla valmistajat ymmärtävät nopeasti harjattomien moottorien laajan käyttövalikoiman.



1. Teollisuusautomaatio ja robotiikka

• Automatisoidut ohjatut ajoneuvot (AGV) ja robotien käsittely: Ne vaativat sähköjärjestelmän, joka voi ajaa pitkään, aloittaa ja pysähtyä usein ja jolla on suuri vakaus;
• CNC -työstötyökalut ja servoalustat: Niillä on erittäin korkeat vaatimukset paikannuksen tarkkuudesta ja reagointinopeudesta ja ne sopivat käytettäväksi harjattomien servojärjestelmien kanssa;
• Automatisoidut tuotantolinjalaitteet: voidaan integroida PLC: n tai teollisuuden Ethernet -ohjelmaan tarkan hallinnan ja energiankulutuksen hallinnan saavuttamiseksi.



2 lääketieteellistä ja testauslaitetta

• Sähkökäyttöpöydät, hengityslaitteet, injektiopumput jne.: Vaaditaan hiljaisuutta, vakautta ja luotettavuutta;
• Molekyylidiagnostiikka- ja laboratorioinstrumentit: korkean taajuuden toiminnan tukemiseksi vaaditaan pienet sähkömagneettiset häiriöt ja pitkäaikaisten moottorien;
• Kuntoutusrobotti: Vaatii korkean herkkyyden ja hitaan korkean vääntömomentin tuotoksen.



3. Kulutuselektroniikka ja älylaitteet

• Huippuluokan fanit, pölynimurit, hierontalaitteet ja muut älykkäät kodin tuotteet;
• Kannettavat matkatyökalut, kuten droonit, sähköiset rullalaudat ja sähköpyörät;
• Peliohjaimet, PTZ, sähkölinssit ja muut korkean tarkkuuden ohjaussovellukset.



4. Uusi energia- ja uusiutuvan energian järjestelmät

• Moottorit kääntymiseen ja sävelkorkeuden hallintaan tuulivoimantuotantojärjestelmissä;
• Auringonseurantajärjestelmien sijoittajat;
• Sähköajoneuvojen apujärjestelmät (sähköpumput, tuulettimet, istuinvedet).



Harjattoman moottoritekniikan popularisoinnin ja syventämisen myötä markkinoilla on monia toimittajia, ja tuotteen laatu ja palvelutaso vaihtelevat.Harjattomien moottoriliuosten valmistajille, jotka harjoittavat vakautta, kestävyyttä ja korkeaa suorituskykyä, luotettavan moottoripartnerin valitseminen on ratkaisevan tärkeää.



Teknologiapohjaisena yrityksenä, joka keskittyy DC-moottorien tutkimukseen ja kehittämiseen ja valmistukseen, VSD on sitoutunut tarjoamaan globaaleja asiakkaita korkean suorituskyvyn,muokattavat harjattomat moottoriratkaisut, joita käytetään laajasti teollisuudessa, kuten teollisuusautomaatio, lääketieteelliset laitteet, älykkäät robotit ja uudet energiajärjestelmät.



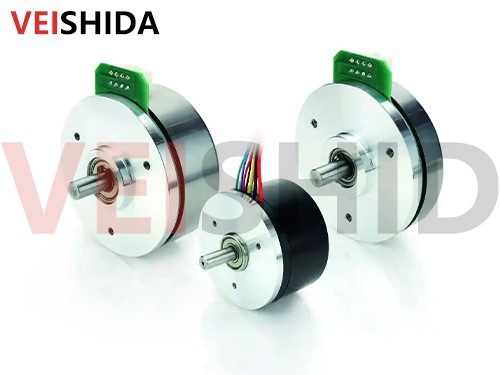

Miksi valita VSD -harjaton moottori

1. Monipuoliset tuotelinjat erilaisten tarpeiden tyydyttämiseksi

Sekä sisärroottorin että ulkoroottorin rakenteet ovat saatavana;

Vakiomallit kattavat erilaisia ​​sovellusskenaarioita mikrosta keskipitkään;

Tukee parametrien, kuten jännitteen, vääntömomentin, koon, akselityypin, rajapintaprotokollan, mukauttamista, jne.



2. Vahvat T & K -ominaisuudet ja tekninen tuki

Hallussaan yli 30 moottoritekniikan patenttia;

Perustaa T & K -yhteistyö monien yliopistojen ja tutkimuslaitosten kanssa;

Tarjoa yhden luukun palvelu valintaehdotuksesta → ratkaisujen mukauttaminen → prototyyppitestaus → massatuotannon toimitus.



3. Tiukka laadunhallintajärjestelmä

Läpäissyt ISO9001, CE, ROHS ja muut kansainväliset sertifikaatit;

Jokainen moottori läpäisee useita suorituskyky- ja luotettavuustestejä ennen tehtaan poistumista;

Tue kolmansien osapuolten tarkastus ja asiakas tarkastus paikan päällä.



4. Globaali asiakasrahasto ja pitkäaikainen yhteistyö

Olemme toimittaneet räätälöityjä ratkaisuja asiakkaille, kuten Saksa, Japani, Yhdysvallat ja Yhdistynyt kuningaskunta;

Hankkeissa on onnistuneita tapauksia, kuten AGV -järjestelmät, kirurgiset laitteet, sähkötyökalut ja aurinkosähköohjaimet;

Merentakaisten tilausten toimittaminen on vakaa ja tekninen vastaus on nopea.



Olitpa tuotekehityksen varhaisessa vaiheessa tai etsit kumppania nykyisen moottoriratkaisun optimoimiseksi, VSD tarjoaa sinulle vahvan tuen ammattimaisella joukkueella ja kypsillä järjestelmillä.
