Harjaton vs. harjatut moottorit: tekniikan vertailu ja sovellusten valinta



Nykyaikaisen teollisuuden ja kulutuselektroniikan alalla moottorit ovat kaikkialla. Kotolaitteista automatisoituihin tuotantolinjoihin, lääketieteellisistä laitteista robottijärjestelmiin, moottorit ovat ydinkomponentteja, jotka ohjaavat eri laitteiden normaalia toimintaa.



Tällä hetkellä yksi yleisimmistä moottorityypeistä on harjattu tasavirtamoottori ja harjaton DC -moottori. Heillä on merkittäviä eroja rakenteessa, työmenetelmässä ja suorituskyvyssä. Suunnittelijoiden tai laitteiden ostajille näiden kahden moottorin tärkeimpien erojen ymmärtäminen on avain oikean valintapäätöksen tekemiseen.



Tässä artikkelissa verrataan kattavasti harjattomia moottoreita ja harjattuja moottoreita teknisten periaatteiden, palvelun, valvontamenetelmien ja tyypillisten sovellusten suhteen ja tarjotaan käytännön sovellusehdotuksia, joiden avulla voit valita asianmukaisen moottorityypin projektivaatimusten mukaisesti.



DC -moottoreita on kahta päätyyppiä: harjatut tasavirtamoottorit ja harjattomat tasavirtamoottorit. Ydinero kahden rakenteen välillä määrittää niiden suorituskyvyn ja sovellusskenaariot.



Harjatun moottorin rakenne ja toimintaperiaate

Harjattu moottori on moottori, joka saavuttaa pyörimisen mekaanisen kommutoinnin kautta. Sen päärakenne sisältää:

Staattori: valmistettu pysyvistä magneeteista tai sähkömagneetteista, se tarjoaa vakiona magneettikentän.



Roottori: moottorin pyörivä osa, joka koostuu yleensä lankakeloista.



Harjat ja kommuttorit: avainkomponentit virran suunnan vaihtamiseksi. Harjat koskettavat kommutaattoria ajaaksesi roottorin kääntyäksesi jatkuvasti.



Tämä mekaaninen kontaktin kommutointimenetelmä on yksinkertainen ja luotettava, ja helppo aloittaa, mutta käyttöajan kasvaessa harjat kuluvat vähitellen, mikä johtaa suorituskykyyn, lisääntyneeseen meluun ja säännöllisen ylläpidon tarpeeseen.

Harjaton moottorin rakenne ja toimintaperiaate

Harjaton moottori poistaa kokonaan harjat ja kommuttorin ja luottaa sähköiseen kommutointijärjestelmään moottorin ohjaamiseksi.Päärakenne sisältää:

· Staattori: Se on haavoitettu monipolaukoilla pyörivän magneettikentän tuottamiseksi.

· Roottori: Yleensä pysyvä magneetti ja voi olla sisäroottorin tai ulkoroottorin muodossa.

· Kuljettaja: Ydinohjausyksikkö,yhdistettynä Hall -anturiin tai magneettiseen kooderiin, havaitsee roottorin sijainnin reaaliajassa ja hallitsee virran päällä ja pois päältä.

Tämä menetelmä välttää mekaanista kulumista ja parantaa huomattavasti toiminnan tehokkuutta, reagointinopeutta ja käyttöiän käyttöä.



Keskeiset vertailupisteet yhdellä silmäyksellä

projekti	Harjattu moottori	Harjaton moottori
Kommutointimenetelmä	Mekaaninen kommutointi (Brush + Commutor)	Elektroninen kommutointi (Controller + -anturi)
Päärakenne	Staattori, roottori, harja, kommuttori	Staattori, roottori,ohjain, kooderi
Ylläpitovaatimukset	Harjat ovat vakavasti kuluneet ja ne on vaihdettava säännöllisesti	Käytännössä huoltovapaa
Melu ja tehokkuus	Korkea melu, suhteellisen pieni tehokkuus	Matala melu, korkeampi tehokkuus



Harjatut moottorit ovat rakenteeltaan perinteisempiä ja sopivat kustannusherkkiin tai alhaisten kontrollilaitteisiin. Harjattomia moottoreita käytetään yhä enemmän teollisuusautomaatiossa, älylaitteissa ja huippuluokan kulutuselektroniikassa niiden tehokkuuden ja pidemmän käyttöiän vuoksi.



Rakenteellisten erojen lisäksi harjatut moottorit ja harjattomat moottorit osoittavat myös merkittäviä eroja ohjausmenetelmissä ja toimintakyvyssä. Nämä erot määrittävät niiden edut ja haitat käytännön sovelluksissa.



Ohjausmenetelmän vertailu

Harjatut moottorit luottavat hiiliharjojen ja kommutaattorien väliseen mekaaniseen kosketukseen nykyisen kommutoinnin saavuttamiseksi. Ohjaus on suhteellisen yksinkertainen, ja toimimaan tarvitaan vain vakaa tasavirtalähde. Säätämällä harjan molemmille päihin levitettyä jännitettä ja suuntaa moottori voidaan käynnistää, pysäyttää, nopeudella säädetty ja kommentaa. Siksi se on erittäin sopiva sovelluksiin, joissa on kompakteja rakenteita ja alhaisia ​​ohjausvaatimuksia.



Harjattomat moottorit käyttävät elektronista kommutustekniikkaa eivätkä enää luota fyysisiin kosketusosiin. He käyttävät Hall-antureita tai magneettikoodereita roottorin pylväiden sijainnin tuntemiseen reaaliajassa, ja kuljettaja ohjaa tarkasti staattorin käämitysten tehoa. Koko prosessi suorittaa yleensä mikrokontrollerin tai digitaalisen signaalin prosessorin (DSP), joka antaa moottorin mahdollisuuden saavuttaa sujuvan ja tehokkaan suljetun silmukan ohjauksen.



Vaikka harjattomilla moottoreilla on monimutkaisempi ohjausjärjestelmä, ne tarjoavat myös paremman tarkkuuden ja joustavuuden, mikä tekee niistä ihanteellisia nykyaikaiseen automaatioon ja korkean suorituskyvyn järjestelmiin.



Suorituskyvyn vertailu

Suorituskykyindikaattorit	Harjattu moottori	Harjaton moottori
Hallintajärjestelmä	Yksinkertainen, säädä vain jännite	Monimutkainen, vaatii ajomatkan ja sijainnin palautetta
Käynnistys ja vastaus	Nopea käynnistys ja nopea vastaus	Sujuva käynnistys ja tarkka vastaus
Nopeudenhallinta	Rajoitettu tarkkuus, joka sopii nopeuden säätelyyn	Laaja ohjausalue, joka mahdollistaa hienonopeuden säätelyn
Työn tehokkuus	Yleensä 75% - 80%	Jopa 85% - 90%, alhaisempi energiankulutus
Melu ja häiriötekijät	Kova melu, sähköiset kipinät ja helppo luoda sähkömagneettisia häiriöitä	Matala kohina, ei kipinää, vähän häiriöitä
Luotettavuus ja elinkaari	Harjat ovat vakavasti kuluneet ja ne on vaihdettava säännöllisesti, joten niiden elinaika on lyhyt.	Vähemmän mekaanista kulumista, pitkä käyttöikä, sopiva pitkäaikaiseen jatkuvaan toimintaan





Rakenteen ja suorituskyvyn erojen vuoksi harjatut moottorit ja harjattomat moottorit voidaan soveltaa hyvin erilaisiin skenaarioihin todellisissa sovelluksissa. Moottorin valinta riippuu usein tekijöistä, kuten kustannusbudjetti, valvontatarkkuus, melutaso, käyttöikä ja ylläpitovaatimukset.



Sopii harjatuille moottoreille

Harjattuja moottoreita käytetään edelleen laajasti joissakin edullisissa laitteissa, jotka eivät vaadi suurta tarkkuutta ja elämää niiden yksinkertaisen rakenteen, suuren aloitusmomentin ja suoran ohjausmenetelmän takia:

· Sähköiset lelut: kompakti rakenne, alhaiset valmistuskustannukset ja yksinkertaiset moottorin ohjausvaatimukset.

· Perinteiset sähkötyökalut: kuten sähköharjoitukset, hiustenkuivaajat, pölynimurit jne., Korostavat vääntömomentin lähtöä ja nopeaa alkua.

· Pienet kodinkoneet: kuten sekoittimet, sähköiset kantajat, sähköhammasharjat jne., Niillä on lyhyet moottorin käyttöjaksot ja korkea toleranssi huoltoa varten.

Näillä tilaisuuksilla ei yleensä ole korkeita vaatimuksia tehokkuudelle ja toimintavakaudelle, joten harjattujen moottorien käyttö voi vähentää kokonaiskustannuksia samalla kun varmistetaan toiminnallisuus.



Sopii harjattomiin moottoreille

Harjattomia moottoreita käytetään yhä enemmän huippuluokan ja älykkäiden laitteiden tehokkuuden, alhaisen melun, pitkän käyttöiän ja hyvien hallintaominaisuuksien vuoksi:

· UAV: ​​t ja malli -ilma -alukset: erittäin korkeat vaatimukset vasteen nopeudesta, painosta ja tehokkuudesta.

· Sähköajoneuvot: Tarve toimia jatkuvasti ja tehokkaasti, ja energiankulutus ja huoltotiheys on pidettävä mahdollisimman alhaisena.

· Teollisuusautomaatiolaitteet: kuten robotit, CNC -työstötyökalut ja automaattiset tuotantolinjat, joilla on tiukat vaatimukset ohjauksen tarkkuudesta ja kestävyydestä.

· Huippuluokan kodinkoneet: kuten älykkäät tuulettimet, ilmastointilaitteet, pesukoneet jne., Joilla on korkeat vaatimukset hiljaisuudelle ja energiatehokkuudelle.

Näillä kentillä laitteiden on yleensä käytettävä pitkään, valvottava tarkasti tai aloitettava ja lopetettava usein, joten harjattomista moottoreista tulee ensimmäinen valinta.



Kun valitset harjatonta tai harjatonta moottoria, itse tuotteen suorituskyvyn lisäksi toimittajan ammatilliset ominaisuudet ja valmistustaso ovat yhtä tärkeitä.VSD on sitoutunut tarjoamaan korkealaatuisia, muokattavia motorisia ratkaisuja globaaleille asiakkaille vastaamaan eri toimialojen erilaisia ​​tarpeita.



Monen tyyppiset moottorin valmistusominaisuudet

VSD on erikoistunut erityyppisten DC -moottorien suunnitteluun ja valmistukseen, mukaan lukien:

· Harjaton tasavirtamoottori (BLDC -moottori)

Saatavana sisä- ja ulkoroottorin kokoonpanoissa, jotka sopivat sovelluksiin, joilla on korkea tehokkuus, hiljaisuus ja pitkä käyttöikä. Laajasti käytetty drooneissa, sähkötyökaluissa, lääketieteellisissä laitteissa, älykkäissä kodinkoneissa ja teollisuusautomaatiojärjestelmissä.

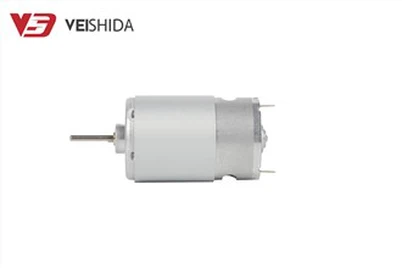

· Harjattu tasavirtamoottori

Luotettavan rakenteen ja korkean kustannustehokkuuden avulla se sopii sähköleluihin, pieniin kodinkoneisiin, kannettaviin peruslaitteisiin ja muihin kenttiin.



Voimme tarjota räätälöityjä vaihtoehtoja eri jännitteistä, virtauksista, nopeuksista, kooista ja asennusmenetelmistä asiakkaiden tarpeiden mukaan.



Miksi valita VSD

· Rikas valmistuskokemus

Monien vuosien kokemus moottorisuunnittelusta ja tuotannosta palvelemme asiakkaita monissa maissa ja alueilla Euroopassa, Amerikassa ja Aasiassa.



· Tiukka laadunhallintajärjestelmä

Tehdas on läpäissyt ISO 9001 -sertifikaatin, ja sen tuotteet noudattavat kansainvälisiä standardeja, kuten ROHS ja CE.



· Vahvat tutkimus- ja kehitys- ja räätälöintiominaisuudet

Se tukee koko prosessipalvelua prototyyppien kehittämisestä massatuotantoon ja voi tarjota integroituja ratkaisuja, kuten koodereita, pelkistäjiä ja kuljettajia.



· Nopea vastaus ja tekninen tuki

Ammattimaisten insinöörien ryhmä tarjoaa valintaehdotuksia, teknistä telakointia ja myynnin jälkeisiä tukea asiakasprojektien sujuvan edistymisen varmistamiseksi.



Kehitätkö korkean suorituskyvyn automaatiolaitteita tai etsitkö luotettavia moottoriratkaisuja, VSD voi tarjota sinulle sopivia tuotteita ja luotettavia palveluiden tukea.
